Přehled hlavních typů ponorek
Spojených Států z Druhé
Světové války
autor: Old_Mr_Grim,
Menší
doplnění Günther Königg
Třída
S
Délka
maximální |
65.79m |
Šířka
|
6.27m |
Ponor standard |
4.8m |
Výtlak
vynořená |
854 t |
Výtlak ponořená |
1062 t |
Maximální
ponor |
60m |
Výzbroj |
4 × TT 533mm, 12
rezervních torpéd |
|
1 × 102mm (-/50), 1 kulomet
ráže 303' |
Pohon |
2 × diesel-electro 1,200bhp |
|
2 × electro 1,500shp, 2
høídele |
Dosah |
5
000 NM / 10 uzlů |
Rychlost vynořená |
14,5 uzlů |
Rychlost ponořená |
9,5 uzlů |
Posádka
max. |
42 |
Postavené ponorky |
S1 (SS105) až S51 (SS162) |
Ponorky
třídy S započaly svou kariéru již za
První
Světové války, do které ale nestihly
výrazněji zasáhnout (Americké
ponorkové
loďstvo té doby vůbec nemělo větší
vliv na válečné
dění ). Celkem vzniky 4 skupiny,
lišící se
převážně použitým pohonným
systémem,
některá plavidla skupiny II měla navíc 1
zadní
torpédomet.
část
těchto
ponorek byla v období mezi válkami
sešrotována, několik se jich také
potopilo při
nehodách, ale většina se ještě v
aktivní
službě u Asijské flotily dočkala Druhé
Světové
války. Jejich první bojovou zkouškou
byl
ústup z Filipín a dalších
ostrovù,
obsazených Japonskem v první fázi
války.
Čluny
se
však i přes jejich stáří dočkaly
bojového
nasazení u Asijské a Aleutské flotily
až do roku
1943, kdy je bylo možné nahradit velkým počtem
moderních ponorek tříd Gato nebo Balao. Ponorky
třídy S byly poté převedeny k výcviku.
Do
té doby však, i přes jejich nedostatky
dané hlavně
malým dosahem a starými torpédomety,
neumožňujícími odpalovat nová
torpéda a
nutností použít zastaralá
torpéda Mk 10 z
První Světové války,
úspěšně
sloužily převážně v obranných nebo
prùzkumných
misích.
Několik
ponorek
třídy S také operovalo v Atlantiku, přičemž
některé z nich byly později propůjčeny Velké
Británii nebo dalším
evropským zemím
( Mj. Polsku ).
_________________________________________________________

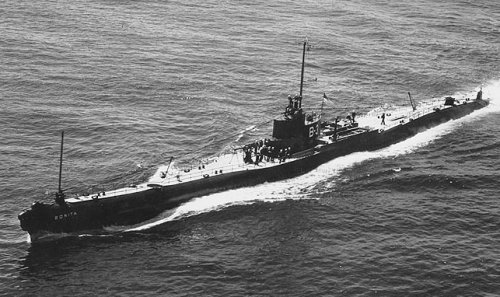

Třída
Bass
Délka
maximální |
104,1m |
Šířka
|
9,4m |
Ponor standard |
4.6m |
Výtlak
vynořená |
2119 t |
Výtlak ponořená |
2506 t |
Maximální
ponor |
60m |
Výzbroj |
6 × TT 533mm (4p+2z), 12
torpéd |
|
1 × 127mm (-/51) dělo |
|
1× 12.7mm |
Pohon |
4 diesely, 2 hlavní po 2 250 hp a
2 záložní po 1 000 hp |
|
electro 1 200shp |
Rychlost
vynořená |
18,5 uzlů |
Rychlost
ponořená |
9 uzlů |
Posádka
max. |
56 |
Postavené
ponorky |
Barracuda (SS163), Bass (SS164), Bonita
(SS165) |
Ponorky
třídy Bass vstoupily do služby US Navy již
počátkem
dvacátých let jako nástupce
neúspěšné
dálkové třídy T. Z
aktivní služby byly již roku 1937 vyřazeny. Za
války
nejprve bránily přístupy k Panamskému
průplavu,
poté byly přestavěny na zásobovací
ponorky,
avšak nikdy nebyly v této roli nasazeny do
bojové
akce. Ke konce války se používaly jako plavidla
pro
výcvik posádek a protiponorkových
plavidel.
Společně s třídou Cachalot,
lišící se
poněkud menšími rozměry,
spolehlivějším
pohonným systémem ( hlavní
nevýhoda
třídy Bass ) a novou velitelskou věží,
bývá řazena do společné
třídy V.
_________________________________________________________

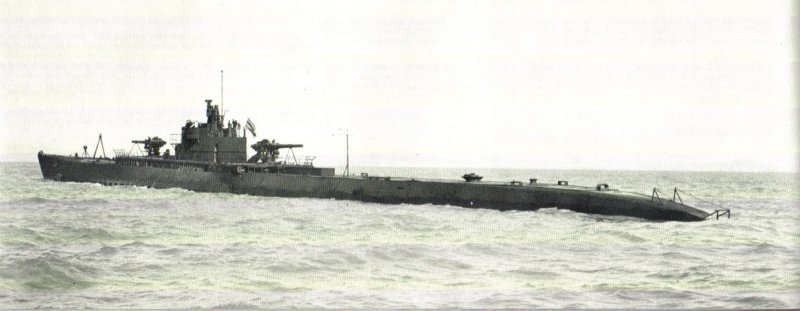

Třída
Nautilus
Délka
maximální |
113,08m |
Šířka
|
10,13m |
Ponor standard |
4.8m |
Výtlak
vynořená |
2730
t |
Výtlak
ponořená |
3960
t |
Maximální
ponor |
90m |
Výzbroj |
6
× TT 533mm (4p+2z), později přidány 4
externí torpédomety, možno naložit
až 32
torpéd |
|
2 ×
152mm dělo |
|
2×
7.7mm |
Pohon |
diesely,
5 450bhp |
|
electro
2 540shp |
Dosah |
18
000 NM / 11 uzlů |
Rychlost
vynořená |
17
uzlů |
Rychlost
ponořená |
8
uzlů |
Posádka
max. |
88 |
Postavené
ponorky |
Narwhal
(SS167), Nautilus (SS168) |
Ponorky třídy Nautilus byly
završením vývoje
ponorek třídy V (Poslední ponorka této
třídy, Dolphin, byla zklamáním a do
boje nezasáhla) Zároveň byly s
úctyhodným výtlakem téměř 4
000 tun pod hladinou největšími
útočnými ponorkami US Navy až do
éry jaderných ponorek. Díky
své velikosti mohly nést úctyhodnou
výzbroj a 32 torpéd a operovat daleko od
základny. Daní za jejich velikost ale
byla, stejně jako u ostatních ponorek třídy V,
nízká maximální
rychlost, minimální obratnost a těžká
ovladatelnost. I přesto během deseti patrol oba typy potopily
jedenáct japonských plavidel. Později byly
díky své velikosti
používány ke speciálním
operacím, jako dopravě speciálních
jednotek a komand nebo zásobování
filipínských partyzánů.
_________________________________________________________

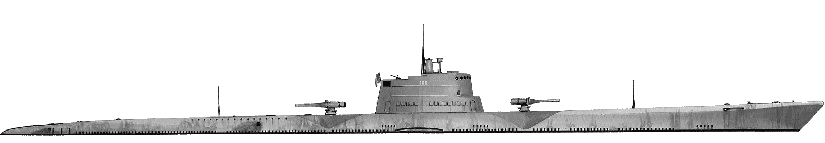

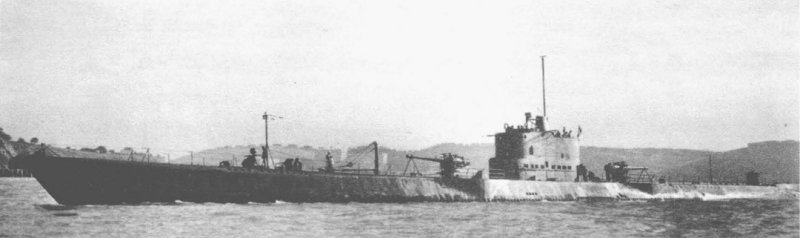

USS Argonaut
Délka
maximální |
114,0m |
Šířka
|
10.14m |
Ponor standard |
4.8m |
Výtlak
vynořená |
2 878 t |
Výtlak ponořená |
4 045 t |
Maximální
ponor |
90m |
Výzbroj |
4 × TT 533mm (4p), 60 min
kladených ze zádi |
|
2 × 152mm (-/53) |
|
2 × 7.7mm |
Pohon |
diesely 3175bhp |
|
electro 2200shp |
Rychlost
vynořená |
13,7 uzlů |
Rychlost
ponořená |
7,5 uzlů |
Dosah |
18
000 NM / 11 uzlů |
Posádka
max. |
89 |
Postavené
ponorky |
Argonaut (SM1 / APS 1) |
Ponorka Argonaut byla vyvinuta z
třídy Barracuda jako první a jediná
ponorka určená ke kladení min v US Navy. Argonaut
však v roli minonosky nikdy nebyl použit, sloužil hlavně
jako transportní ponorka. Jako všechny ponorky
třídy V, do které Argonaut patřil, trpěla tato
loď problémy s dieselmotory, které
stěží překročily polovinu výrobcem
udávaného výkonu. Díky tomu
byla rychlost ponorky nižší než 14 uzlů, i když
podle plánu to mělo být přes 20 uzlů.
_________________________________________________________

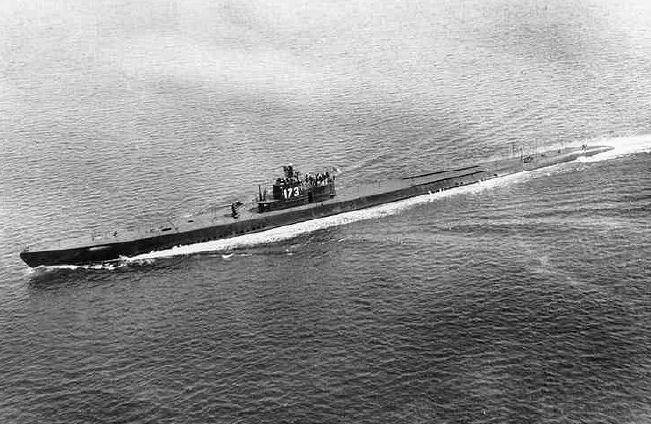

Třída
Porpoise / Perch
Délka
maximální |
91,7m |
Šířka
|
7.6m |
Ponor standard |
4.3m |
Výtlak
vynořená |
1310 t |
Výtlak ponořená |
1934 t |
Maximální
ponor |
75m |
Výzbroj |
6 × TT 533mm (4p+2z), v roce 1942
přidány 2 externí torpédomety, 16 (18)
torpéd |
|
1 × 76.2mm (-/50) |
|
2 × 12.7mm |
|
4 × 7.7mm |
Pohon |
diesely 4300bhp |
|
electro 2085shp |
Rychlost vynořená |
20
uzlů |
Rychlost
ponořená |
8 uzlů |
Dosah |
11
000 NM / 10 uzlů |
Posádka
max. |
54 |
Postavené
ponorky |
Porpoise(SS172), Pike (SS173), Shark
(SS174),
Tarpon (SS175), Perch (SS176), Pickerel (SS177), Permit (SS178),
Plunger (SS179), Pollack (SS180), Pompano (SS181) |
Třída
Porpoise vznikla koncem 30. let jako základ
budoucích tzv. Fleetboats - ponorek tříd Tambor,
Gato a
Tench, nejdůležitějších ponorek US Navy během
války. Byly také prvními
americkými
ponorkami s celosvařovanou kostrukcí,
zvyšující odolnost trupu. Stejně jako
předchozí americká plavidla trpěla poruchami
pohonného systému, navíc byla vzheledm
ke
své velikosti dosti slabě vyzbrojena. Během války
se z 10
lodí této třídy 4 potopily.
_________________________________________________________
Třída Salmon / Sargo
Délka
maximální |
93,88m |
Šířka
|
7.95m |
Ponor standard |
4.32m |
Výtlak
vynořená |
1 435 t |
Výtlak ponořená |
2 198 t |
Maximální
ponor |
75m |
Výzbroj |
8 × TT 533mm (4p+4z), 24
torpéd |
|
1 × 76.2mm (-/50) |
|
2 × 12.7mm |
|
2 × 7.7mm |
Pohon |
diesely 5500bhp |
|
electro 2085shp |
Rychlost
vynořená |
21 uzlů |
Rychlost
ponořená |
9 uzlů |
Dosah |
11
000 NM / 10 uzlů |
Posádka
max. |
55 |
Postavené
ponorky |
Salmon
(SS 182), Seal (SS 183), Skipjack (SS 184), Snapper (SS 185), Stingray
(SS 186), Sturgeon (SS 187), Sargo (SS 188), Saury (SS 189),
Spearfish (SS 190), Sculpin (SS 191),
Sailfish (SS 192), Swordfish (SS 193), Seadragon(SS
194),
Sealion (SS
195), Searaven (SS 196), Seawolf (SS 197) |
Třída
Salmon byla obdobou třídy Porpoise se
silnější
výzbrojí a vylepšeným
pohonným
systémem. Díky zvětšené
kapacitě
baterií měly také větší
výdrž pod
hladinou. 16 ponorek této třídy spolu
s
její menší variantou,
třídou Sargo,
potopily celkem 106 lodí, včetně jedné
japonské ponorky. Ztraceny byly jen 4 ponorky, z
toho
jedna byla omylem potopena vlastním
torpédoborcem.
Původní ponorky třídy Salmon měly
špatně
řešený systém přívodu
vzduchu k motorům,
který jednou způsobil potopení ponorky USS
Squalus se
ztrátou třetiny posádky. Loď byla později
vyzdvižena a
přejmenována na USS Sailfish. Závada byla na
zbylých lodích opravena a ty sloužily během
celé
války s velkým úspěchem.
_________________________________________________________
Třída Tambor / Gar
Délka
maximální |
92,16m |
Šířka
|
8.19m |
Ponor standard |
4,5m |
Výtlak
vynořená |
1 475 t |
Výtlak ponořená |
2 370 t |
Maximální
ponor |
75m |
Výzbroj |
10 × TT 533mm (6p+4z), 24
torpéd |
|
1 × 76.2mm (-/50) |
|
2 × 12.7mm |
Pohon |
diesely 5500bhp |
|
electro 2740shp |
Rychlost
vynořená |
20 uzlů |
Rychlost
ponořená |
8,75 uzlů |
Dosah |
11
000 NM / 11 uzlů |
Posádka
max. |
55 |
Postavené
ponorky |
Tambor (SS 198), Tautog (SS 199), Thresher (SS
200), Triton (SS 201), Trout (SS 202), Tuna (SS 203), Gar (SS
206), Grampus (SS 207), Grayback (SS 208), Grayling (SS 209), Grenadier
(SS 210), Gudgeon (SS 211) |
Tyto
dvě třídy byly posledními ponorkami před
nástupem
hromadně stavěné třídy Gato. Šlo o
zdokonalenou
třídu Salmon s větší
zásobou paliva a
výzbrojí deseti torpédometů, schopnou
operovat až
u japonských břehů.
Naneštěstí však
natolik stoupla cena, že bylo postaveno pouhých 6 ponorek,
které až po začátku války doplnila
téměř
identická třída Gar. Jako náhrada za
další ponorky této třídy
nechalo
námořnictvo postavit 2 ponorky nové
třídy M
(Mackerel), ty ale sloužily jen jako
experimentální. Až do nástupu
třídy Gato
byly Tambory nejdůležitější a
nejvytíženější třídou
ponorek. Z celkem 12
ponorek jich válku přežila ani ne polovina, na druhou stranu
ale
do třídy Tambor patřila i USS Tautog,
nejúspěšnější ponorka
amerického
ponorkového loďstva co do počtu potopených
lodí.
_________________________________________________________

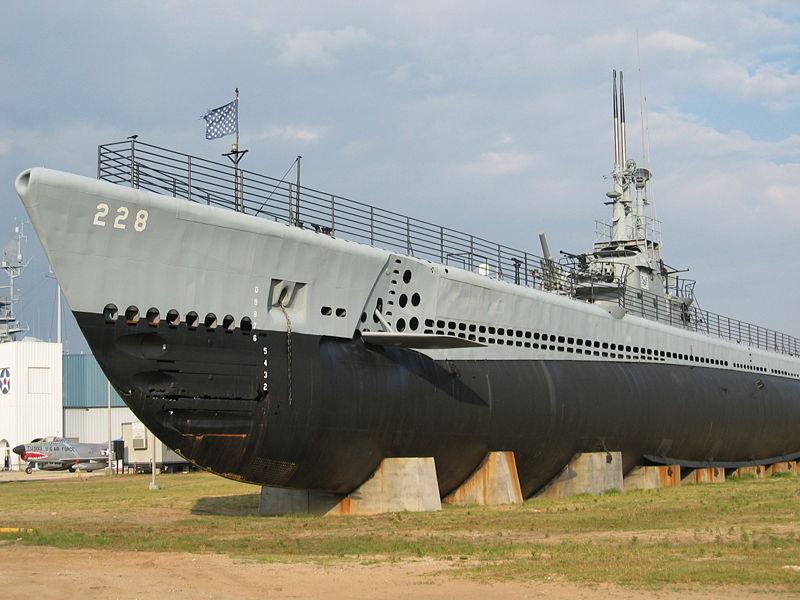

Třída Gato / Balao / Tench
Délka
maximální |
93,57m |
Šířka
|
8.19m |
Ponor standard |
4,59m |
Výtlak
vynořená |
1 526 t |
Výtlak ponořená |
2 410 t |
Maximální
ponor |
90m |
Výzbroj |
10 × TT 533mm (6p+4z), 24
torpéd |
|
1 × 76.2mm, 102mm nebo 127mm |
|
1 × 20mm |
|
2 × 7,7mm |
Pohon |
diesely 5400bhp |
|
electro 2740shp |
Rychlost
vynořená |
20 uzlů |
Rychlost
ponořená |
8,75 uzlů |
Dosah |
11
000 NM / 10 uzlů |
Posádka
max. |
60 |
Postavené
ponorky |
Gato (SS 212), Greenling (SS 213), Grouper (SS 214), Growler (SS 215),
Grunion (SS 216), Guardfish (SS 217), Albacore (SS 218), Amberjack (SS
219), Barb (SS 220), Blackfish (SS 221), Bluefish (SS 222), Bonefish
(SS 223), Cod (SS 224), Cero (SS 225), Corvina (SS 226), Darter (SS
227), Drum (SS 228), Flyingfish (SS 229), Finback (SS 230), Haddock (SS
231), Halibut (SS 232), Herring (SS 233), Kingfish (SS 234), Shad (SS
235), Silversides (SS 236), Trigger (SS 237), Wahoo (SS 238), Whale (SS
239), Angler (SS 240), Bashaw (SS 241), Bluegill (SS 242), Bream (SS
243), Cavalla (SS 244), Cobia (SS 245), Croaker (SS 246), Dace (SS
247), Dorado (SS 248), Flasher (SS 249), Flier (SS 250), Flounder (SS
251), Gabilan (SS 252), Gunnel (SS 253), Gurnard (SS 254), Haddo (SS
255), Hake (SS 256), Harder (SS 257), Hoe (SS 258), Jack (SS 259),
Lapon (SS 260), Mingo (SS 261), Muskallunge (SS 262), Paddle (SS 263),
Pargo (SS 264), Peto (SS 265), Pogy (SS 266), Pompon (SS 267), Puffer
(SS 268), Rasher (SS 269), Raton (SS 270), Ray (SS 271), Redfin (SS
272), Robalo (SS 273), Rock (SS 274), Runner (SS 275), Sawfish (SS
276), Scamp (SS 277), Scorpion (SS 278), Snook (SS 279), Steelhead (SS
280), Sunfish (SS 281), Tunny (SS 282), Tinosa (SS 283), Tullibee (SS
284), Cabrilla (SS 288), Capelin (SS 289), Cisco (SS 290), Cabezon (SS
334), Dentuda (SS 335), Capitaine (SS 336), Carbonero (SS 337), Carp
(SS 338), Catfish (SS 339), Entemedor (SS 340), Chivo (SS 341), Chopper
(SS 342), Clamagore (SS 343), Cobbler (SS 344), Balao (SS 285), Billfish (SS 286), Bowfin (SS 287), Crevalle (SS 291),
Devilfish (SS 292), Dragonet (SS 293), Escolar (SS 294), Hackleback (SS
295), Lancetfish (SS 296), Ling (SS 297), Lionfish (SS 298), Manta (SS
299), Moray (SS 300), Roncador (SS 301), Sabalo (SS 302), Sablefish (SS
303), Seahorse (SS 304), Skate (SS 305), Tang (SS 306) (potopena
vlastním torpédem), Tilefish (SS 307), Apogon (SS 308), Aspro (SS 309),
Batfish (SS 310), Archerfish (SS 311), Burrfish (SS 312), Perch (SS
313), Shark (SS 314), Sealion (SS 315), Barbel (SS 316), Barbero (SS
317), Baya (SS 318), Becuna (SS 319), Bergall (SS 320), Besugo (SS
321), Blackfin (SS 322), Caiman (SS 323), Blenny (SS 324), Blower (SS
325), Blueback (SS 326), Boarfish (SS 327), Charr (SS 328), Chub (SS
329), Brill (SS 330), Bugara (SS 331, Bullhead (SS 332), Bumper (SS
333), Cochino (SS 345), Corporal (SS 346), Cubera (SS 347), Cusk (SS
348), Diodon (SS 349), Dogfish (SS 350), Greenfish (SS 351), Halfbeak
(SS 352), Golet (SS 361), Guavina (SS 362), Guitarro (SS 363),
Hammerhead (SS 364), Hardhead (SS 365), Hawkbill (SS 366), Icefish (SS
367), Jallao (SS 368), Kete (SS 369), Kraken (SS 370), Lagarto (SS
371), Lamprey (SS 372), Lizardfish (SS 373), Loggerhead (SS 374),
Macabi (SS 375), Mapiro (SS 376), Menhaden (SS 377), Sand lance (SS
381), Picuda (SS 382), Pampanito (SS 383), Parche (SS 384), Bang (SS
385), Pilotfish (SS 386), Pintado (SS 387), Pipefish (SS 388), Piranha
(SS 389), Plaice (SS 390), Pomfret (SS 391), Sterlet (SS 392),
Queenfish (SS 393), Razorback (SS 394), Redfish (SS 395), Ronquil (SS
396), Scabbardfish (SS 397), Segundo (SS 398), Sea Cat (SS 399), Sea
Devil (SS 400), Sea Dog (SS 401), Sea Fox (SS 402), Atule (SS 403),
Spikefish (SS 404), Sea Owl (SS 405), Sea Poacher (SS 406), Sea Robin
(SS 407), Sennet (SS 408), Piper (SS 409),Tench (SS 417), Thornback (SS 418), Tigrone (SS 419), Tirante (SS 420),
Trutta (SS 421, Toro (SS 422, Torsk (SS 423, Quillback (SS 424,
Trumpetfish (SS 425, Tusk (SS 426), Turbot (SS 427), Ulua (SS 428),
Corsair (SS 435), Unicorn (SS 436), Walrus (SS 437), Argonaut (SS 475,
Runner (SS 476, Conger (SS 477, Cutlass (SS 478, Diablo (SS 479,
Medregal (SS 480), Requin (SS 481), Irex (SS 482), Sea Leopard (SS
483), Odax (SS 484), Sirago (SS 485), Pomodon (SS 486), Remora (SS
487), Sarda (SS 488), Spinax (SS 489), Volador (SS 490), Pompano (SS
491), Amberjack (SS 522), Grampus (SS 523), Pickerel (SS 524),
Grenadier (SS 525)
|
Ponorky
třídy Gato byly s celkem 77 postavenými ponorkami jednou
z nejdůležitějších ponorek pro americké
válečné úsilí na moři. Třída Gato
sloužila převážně v Pacifiku, kde se jí podařilo potopit
necelá 2 miliony BRT. Mezi
jejich úspěchy se řadí i 3 potopené
japonské ponorky a letadlové lodi Taihó a
Šókaku. V Atlantiku sloužilo jen několik lodí,
mimo jiné podporovaly vylodění v Severní Africe.
Na lodích třídy Gato se také prvně objevily
nové technologie jako ponorkové radary,
zařízení pro hledání
termálních vrsev a na palubě ponorky Barb se
zkoušelo odpalování raket.
Třída Balao byla
nejpočetnější třídou amerických ponorek
během války. Od třídy Balao se lišily
vylepšeným tlakovým trupem, který vydržel
hloubku až 120 metrů. S nárůstem hmotnosti také narostl
výtlak.
Posledním
vylepšením byla třída Tench, schopna překročit
hloubku 150 metrů. Její trup byl prodloužen na 95 metrů a
celková zásoba torpéd se zvedla na 28 kusů.
přejít:
DISKUSE |
ČLÁNKY
|
|
|
|
|
