Přehled hlavních typů japonských ponorek z Druhé Světové války

autoři: Günther Königg a Elksar


Japonská ponorková flotila byla na začátku války jednou z nejlepších na světě. Její flotila čítala tehdy 64 ponorek, které samy o sobě ohromovaly svými parametry celý svět, ať už šlo o velikost, v níž se těmto ponorkám blížil jen francouzský Surcouf, o výkon a spolehlivost, o jejich schopnost praktického použití letadla nebo o jejich vynikající torpéda.

Japonsko bylo ostatně zemí, která před válkou postavila ponorku střední velikosti s rychlostí 21 uzlů  pod hladinou. Ta však byla sešrotována a na konstrukci se v podstatě zapomnělo...

Bohužel pro Japonsko byla flotila v rukou špatných lidí. Na příslušníky ponorkové posádky se, i přes jejich odvahu a velice těžký život (i na poměry ponorek ostatních států), hledělo s despektem a ponorka jako taková se považovala za nástroj zbabělců. Japonské konzervativní velení námořnictva plánovalo strategii podle Rusko-Japonské války z roku 1905, tedy spoléhalo na rozhodující střet, před kterým ponorky najdou nepřítele a jeho flotilu oslabí. To byl podle velení jediný způsob, jak může zákeřná zbraň jako ponorka obhájit svou existenci.

Tato nesmyslná strategie však obrátila všechny výhody japonských ponorek, tedy velikost a zní vyplývající výhody jako dosah a  vlastní letadlo na palubě proti nim. Náhle z jejich velikosti plynula jen snadná detekce a velká šance potopení velké a neobratné ponorky silnou eskortou bojového svazu. Nevhodná strategie způsobila to, že na konci války z původních člunů zbylo jen pár lodí....

Jiná situace by nastala, kdyby ponorky napadaly zásobovací cesty, které by v Pacifiku nebylo lehké kvůli jejich délce bránit. Japonské velení však tuto taktiku považovalo za zbabělost a chování nehodné válečníků.

Opovrhované ponorky, bojující na straně Spojenců, však v nemalé míře pomohly konečnému výsledku války.

I přes všechnu válečnou nepřízeň se však Japoncům podařilo:


Potopit 184 obchodních lodí o 907 000 BRT
Potopit letadlové lodě USS Yorktown a USS Wasp
eskortní letadlovou loď USS Liscome Bay
těžký křižník USS Indianapolis
lehký křižník USS Juneau

Poškodit bitevní loď USS North Carolina
letadlovou loď USS Saratoga
eskortní letadlovou loď USS Santee
těžký křižník USS Chester
lehký křižník USS Reno


Japonské ponorky však pomohly i jinak, například ohlášením britských bitevních lodí u Indočíny, které byly následně potopeny letectvem.


Třída Kaidai

Kaidai 3B

Kaidai 6

Kaidai 7


Délka maximální 97,7m
Šířka      7,8m
Ponor standard 4.8m
Výtlak vynořená 1720 t
Výtlak ponořená 2300 t
Maximální ponor 60
Výzbroj 6 × TT 533mm (4p,2z), 14 torpéd
  1 × 127mm, 1 × 25mm
Pohon 2 × diesel 6 000 bhp
  2 × electro 1 800 shp, 2 hřídele
Dosah 10 800 NM / 10 uzlů
Rychlost vynořená 20 uzlů
Rychlost ponořená 8,5 uzlů
Posádka max. 60
Postavené ponorky 35

                                                                (Údaje pro třídu Kaidai 4, s výjimkou údaje o počtu ponorek)


Třída Kaidai patřila mezi jedny z prvních japonských oceánských ponorek, jejichž konstrukce se odvíjela od německých ponorkových křižníků z První Světové války. Právě tyto ponorky tvořily před válkou základ ponorkové flotily, zejména na japonské poměry početná podtřída Kaidai (KD) 3. Sama KD 3 byla sice na počátku Druhé Světové války zastaralá a v polovině roku 1942 byla přesunuta k výcviku posádek, přesto však jejích 9 ponorek potopilo 23 plavidel, zejména nizozemských nákladních lodí ve vodách okolo holandské Východní Indie. Zároveň byly ztraceny jen 2 ponorky, jednu potopil HMS Jupiter a druhášla ke dnu při nehodě ještě před válkou.

Další rozšíření série Kaidai představovala celkově o něco menší KD 4, která se od předchozích plavidel lišila i redukovaným počtem torpédometů na přídi. Celkem 2 tyto ponorky (3. se potopila před válkou) potopily 11 lodí a další poškodily, to vše za cenu ztráty jedné z nich vinou torpéda z ponorky HMS Triton.

V roce 1932 do flotily přibyly 3 ponorky třídy Kaidai 5 s novým palubním dělem ráže 100mm a silnějším trupem, umožňujícím ponor do 70 metrů. 2 ponorky, které se dožily začátku války, potopily každá po 7 plavidlech. Ponorka I-165 této třídy byla ke konci války přizpůsobena k dopravě Kaitenů, řízených torpéd, avšak na své první misi u Saipanu byla těsně před koncem války potopena. Druhá, I-166 padla za oběť ponorce HMS Telemachus.

KD 6 disponovala výkonnějšími motory a  dosahovala rychlosi až 23 uzlů, což byl ve své době rekord, který překonaly jen další japonské ponorky. 8 lodí této třídy si mimo jiné připsalo potopení 2 letadlových lodí, Yorktownu a Liscombe Bay, zároveň ale žádná nepřežila válku. I-70 se také stala první válečnou lodí (nepočítaje miniponorky), která byla potopena, konkrétně hned 3 dny po útoku na Pearl Harbor letadly z USS Enterprise.

Závěrečnm rozšířením byla třída KD 7, která do služby vstoupila až po zahájení války. Novinkou byla změna výzbroje, kterou bylo jednak soustředění všech 6 torpédometů na příď  a také nové palubní dělo ráže 120mm. Z celkem 10 lodí se ale 7 potopilo do roka od spuštění a vodu a konce války se žádná nedočkala. Významnějších úspěchů dosáhla jen I-176, která potopila ponorku USS Corvina a poškodila těžký křižník USS Chester.

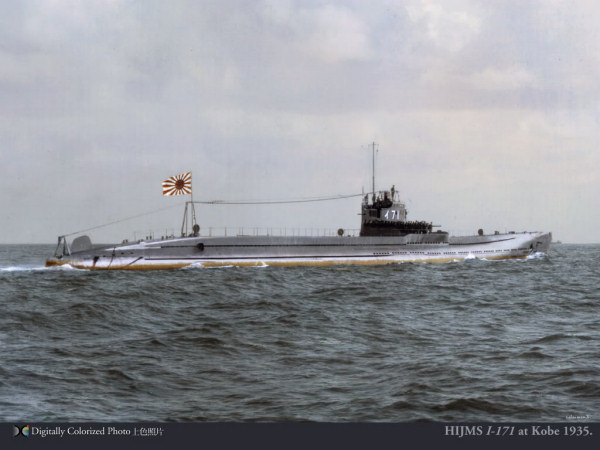

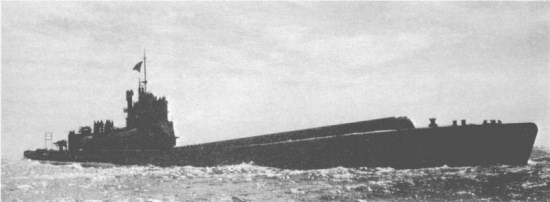

I-71

_________________________________________________________

Třída Junsen

Junsen 1

Junsen 3


Délka maximální 97,5m
Šířka      9,14m
Ponor standard 5,03m
Výtlak vynořená 2 135 t
Výtlak ponořená 2 790t
Maximální ponor 80
Výzbroj 8 × TT 533mm (6p,2z), 20 torpéd
  2 × 140mm dělo
Pohon 2 × diesel 6 000 bhp
  2 × electro 2 600 shp, 2 hřídele
Letadla U J1M a výše hydroplán na zádi a katapult
Dosah 24 400 NM / 10 uzlů
Rychlost vynořená 18 uzlů
Rychlost ponořená 8 uzlů
Posádka max. 68
Postavené ponorky  8

(Údaje pro Junsen 1, s výjimkou počtů ponorek)

Třída Junsen (J) byla, stejně jako třída Kaidai, konstruována na základě německých velkých ponorek, od prvně jmenované se však lišila svou velikostí a dosahem. Na počátku války byly již zastaralé a většinou sloužily jako nákladní ponorky pro zásobování ostrovů v Pacifiku, které se nedaly zásobovat klasickou cestou kvůli americké blokádě.

Při jedné z těchto plaveb na Guadalcanal napadly novozélandské lodě ponorku I-1, kterou se jim podařilo potopit  na mělčině, přičem část ponorky zůstala nad hladinou. Z vraku bylo později vyzdvieno přes 200 000 stran písemností, včetně kódovacích knih.U Guadalcanalu se podařilo potopit i další 2 ponorky J1 a ani poslední se konce války nedožila.

Poslední ponorka, I-5, se od ostatních lišila, proto se řadí do samostatné třídy J1M. V rámci experimenů bylo odstraněno zadní palubní dělo a bylo nahrazeno 2 vodotěsnými válci, do nichž se dal uložit rozložený hydroplán. Také přibyl katapult pro umožnění startu. Manipulace s tímto letadlem však byla extrémně složitá, takže zařízení bylo odstraněno ještě před válkou, položilo však základy pro flotilu letadlových ponorek budoucích tříd. Sama I-5 se potopila roku 1944 u Guamu.

J2 byla pokračováním experimentů, uskutečněných s I-5. Opět šlo jen o jediný člun, konkrétě I-6, avšak tato ponorka dosáhla za války na japonské poměry významných úspěchů, mj. poškození letadlové lodi Saratoga, 4 nákladní lodě a riskantní kladení min u Aleut, kde na ní díky rozbití kódů US Navy nachystalo past, ale I-6 unikla. Potopila se až v roce 1944 po srážce s obchodní lodí.

2 celkově větší ponorky třídy J3 přišly s pozměněnou výzbrojí, konkrétně s odebranými záďovými torpédy a celkovým počtem 21 torpéd vpředu, a také s max. hloubkou až 100m. Měly sloužit jako vlajkové lodě pro skupiny ponorek na speciálních misích. I-8 podnikla v roce 1943 plavbu do Francie, kde měl její velitel mimo jiné zjistit podrobnosti o německých ponorkách. Německé námořníky ponorka překvapila svou velikostí, ale také příšernými podmínkami pro život posádky (čítající u J3 až 100 mužů), což byl problém všech japonských ponorek, který také výrazně omezoval maximální délku pobytu na moři. Později sloužila jako nosič Kaitenů. Obě byly potopeny před koncem války.



Nákres



I-8 s dvojitým palubním dělem

_________________________________________________________

Třída Ko-Gata (A)



Délka maximální 113,6m
Šířka      9,54m
Ponor standard 5,33m
Výtlak vynořená 2 920 t
Výtlak ponořená 4 150 t
Maximální ponor 100
Výzbroj 6 × TT 533mm (6p), 18 torpéd
  1 × 140mm, 2 × 25mm
Pohon 2 × diesel 12 400 bhp
  2 × electro 2 400 shp, 2 hřídele
Letadla 1 hydroplán na přídi, katapult
Dosah 16 000 NM / 16 uzlů
Rychlost vynořená 23,5 uzlů
Rychlost ponořená 8 uzlů
Posádka max. 114
Postavené ponorky 4


Třída A nebo také Ko-Gata byla nástupcem ponorek třídy Junsen s vylepšeným systém pro použití hydroplánů. Hangár se přesunul na příď a ze dvou válců se stal jeden, do kterého se letadlo vešlo bez větších obtíží, jen s nutností odmontovat křídla. Navíc nový systém usnadnil start letounu, neboť při pohybu ponorky vpřed se k rychlosti letounu při startu přičítala i její rychlost, podobně jako je tomu u startu z letadlové lodi. Třída A navíc disponovala kvalitní radiovou výbavu a měla sloužit jako velitelská loď pro koordinované akce ponorek. Novinkou byla i instalace vysoce výkonných dieselových motorů, které ponorce dávaly rychlost na hladině až 23,5 uzle, což byl během Druhé Světové války rekord.

Od prvních 3 lodí se čtvrtá, I-12, lišila instalací mnohem méně výkonných (4 700 bhp) motorů, přičemž samozřejmě dosahovala rychlosti pouhých 17,5 uzle, nicméně dosah vzrostl na 22 000 NM při stejné rychlosti.

I-10 jako jediná z této třídy dosáhla významnějších výsledků, nicméně její skóre 18 plavidel je na japonské poměry úctyhodné. Ze 4 ponorek však byly do konce války všechny potopeny.


_________________________________________________________

Třída Ocu-Gata (B)





Délka maximální 108,7m
Šířka      9,3m
Ponor standard 5,1m
Výtlak vynořená 2 584 t
Výtlak ponořená 3 654 t
Maximální ponor 100
Výzbroj 6 × TT 533mm (6p), 17 torpéd
  1 × 140mm, 2 × 25mm
Pohon 2 × diesel 12 400 bhp
  2 × electro 2 000 shp, 2 hřídele
Letadla 1 hydroplán na přídi, katapult
Dosah 14 000 NM / 16 uzlů
Rychlost vynořená 23,5 uzlů
Rychlost ponořená 8 uzlů
Posádka max. 94
Postavené ponorky 29


Celkem 29 postavených ponorek třídy B neboli Ocu-Gata z ní činí nejrozšířenější třídu japonských ponorek. Konstrukcí se tyto ponorky velice podobaly většímu typu A. Jako nejvýznamnější třídě jí také patří lví podíl na počtu potopených plavidel, kterých mají na kontě celkem 56. Třída B má také na svědomí potopení letadlové lodi USS Wasp a křižníku USS Juneau. Také se jim podařilo podruhé poškodit již jednou ponorkou napadenou letadlovou loď USS Saratoga a poškozena byla i bitevní loď USS North Carolina. I-58 také potopila poslední velkou válečnou loď během Druhé Světové války, konkrétně křižník Indianapolis.

Mezi zajímvavosti patří i to, že ponorky této třídy a jejich letouny provedly jediné bombardování americké půdy během Druhé Světové války.  Nejprve ostřelovaly kallifornské pobřeží z děl a jednou byl vyslán průzkumný hydroplán s nákladem zápalných pum nad oregonské lesy, kde měl založit masivní požáry, avšak akce selhala a požáry byl rychle uhašen.

Ke konci války bylo odstraněno palubní dělo a prostor byl využit k přepravě Kaitenů.

Od nejpočetnější první skupiny se 6 lodí lišilo instalací méně výkonných motorů, ale s podobnými výkony, a poslední 3 dostaly motory o sotva třetinovém výkonu, nicméně měly o polovinu vyšší dosah.

Z původních 29 lodí válku přežily jen 2.

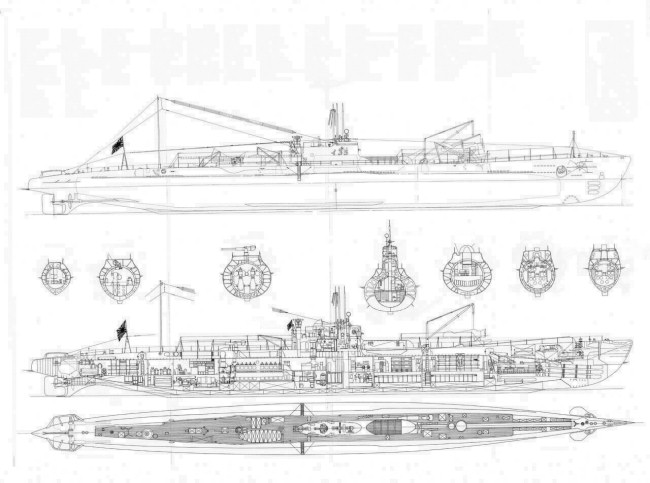

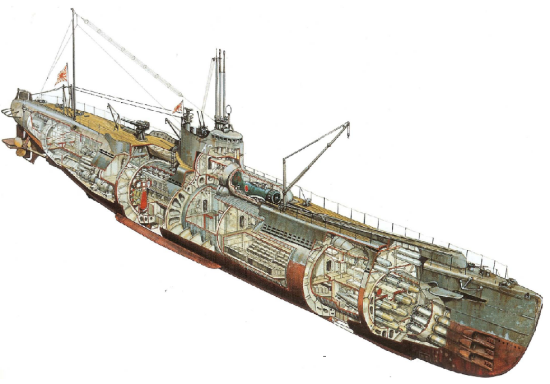

                                                                                     Průřez ponorkou třídy Ocu-Gata a plány

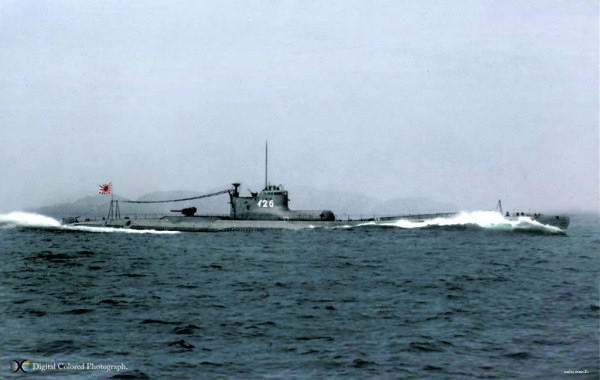

                                                                                                                    I-25

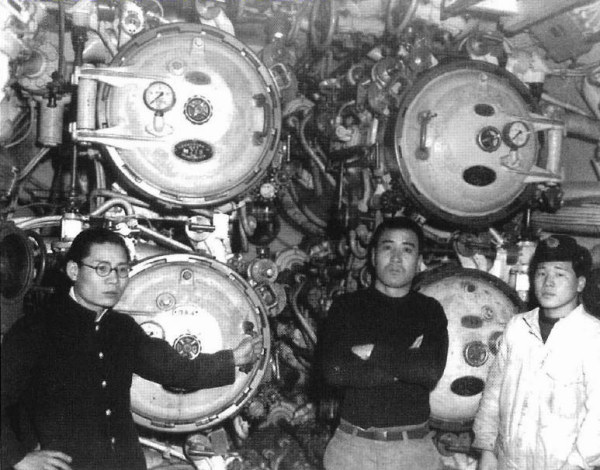

                                                                                                            Torpédomety na I-58

_________________________________________________________

Třída Hei-Gata (C)


Délka maximální 109,3m
Šířka      9,1m
Ponor standard 5,35m
Výtlak vynořená 2 554 t
Výtlak ponořená 3 561 t
Maximální ponor 100
Výzbroj 8 × TT 533mm (8p), 20 torpéd
  1 × 140mm, 2 × 25mm
Pohon 2 × diesel 12 400 bhp
  2 × electro 2 000 shp, 2 hřídele
Dosah 14 000 NM / 16 uzlů
Rychlost vynořená 23,5 uzlů
Rychlost ponořená 8 uzlů
Posádka max. 101
Postavené ponorky 11

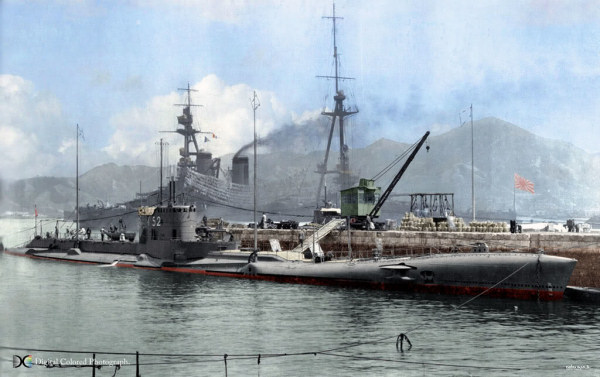

Třída C konstrukcí navázala na starší lodě třídy KD. Na rozdíl od ostatních ponorek své generace, tedy tříd A a B, nenesly na palubě letadlo, místo něj mělo prvních 5 lodí (C1) na zádi úchyty pro nesení miniponorek třídy Ko-Hyoteki. Nesly silnou výzbroj osmi torpédometů, soustředěných v přídi ve dvou torpédových odděleních, umístěných nad sebou.

Třída C se do dějin zapsala právě díky útokům miniponorek. 5 miniponorek se podílelo i na útoku proti Pearl Harboru, ničeho však nedosáhly a žádná se nevrátila, ovšem japonská propaganda ohlásila potopení bitevní lodi Arizona právě díky miniponorkám. Na I-24, která se na útoku podílela, sloužil jako důstojník zodpovědný za miniponorky Močicura Hašimoto, pozdější velitel pravděpodobně nejslavnější japonské ponorky I-58, zodpovědné za potopení křižník Indianapolis.

Jediným významnějším úspěchem těchto miniponorek byl útok na madagaskarský přístav Diego Suarez, který v té době okupovali Britové. Letecký průzkum, provedený velitelskou lodí svazu, I-10, odhalil přítomnost bitevní lodi, kterou následně jedna ze dvou miniponorek torpédovala a poškodila. Ona loď, HMS Ramillies, byla na několik měsíců vyřazena z boje. Za oběť druhému torpédu miniponorky padli i britský tanker. Jako v naprosté většině případů se žádná miniponorka nevrátila.

Ke konci války byly miniponorky Ko-Hyoteki nahrazeny řízenými torpédy Kaiten nebo jedenáctimetrovým člunem Daihatsu, určenému k zásobování posádek ostrovů, odříznutých americkým postupem.

Skupina 3 lodí třídy C2 byla prakticky identická, jen postrádala vybavení pro přepravu miniponorek. Další tři lodě skupiny C3 dostaly méně výkonné motory, přišly o dva torpédomety a dostaly druhé palubní dělo K této třídě náležela i I-52, která byla v polovině roku potopena letadly z USS Bogue za použití naváděného torpéda Mk24 FIDO. Na její palubě se nacházelo - a stále nachází - několik tun zlatých cihel, které přepravovala do Německa jako kompenzaci za německou technickou pomoc.

Z 11 ponorek válku přežily 2.



_________________________________________________________


Třída Kai-Ko-Taka (AM)



Délka maximální 113,6m
Šířka      11,7m
Ponor standard 5,9m
Výtlak vynořená 3 603 t
Výtlak ponořená 4 762 t
Maximální ponor 100
Výzbroj 6 × TT 533mm (6p), 12 torpéd
  1 × 140mm, 7 × 25mm
Pohon 2 × diesel 4 400 bhp
  2 × electro 600 shp, 2 hřídele
Letadla 2 hydroplány na přídi, katapult
Dosah 21 000 NM / 16 uzlů
Rychlost vynořená 16,75 uzlů
Rychlost ponořená 5,5 uzlů
Posádka max. 118
Postavené ponorky 2

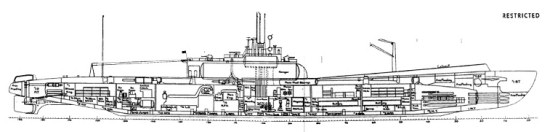

4 původní ponorky byly stavěny jako klasická třída A, ale v průběhu stavby byly upraveny taky, aby mohly nést 2 letouny. Stavby 2 ponorek byla zastavena a dokončeny byly jen I-13 a I-14. Ponorky patřily mezi největší ve své době, ale vzhledem k celkovému stavu japonského průmyslu ke konci války byly vybaveny slabými motory, které jen zvýraznily jejich malou pohyblivost jako hlavní nedostatek.

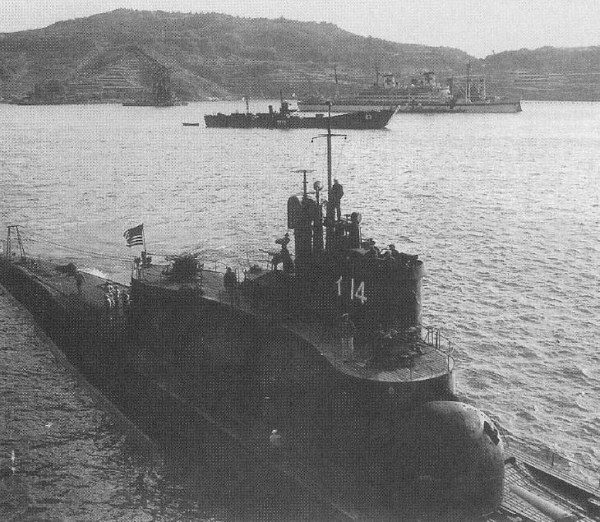

Během jejich krátké služby bya I-13 potopena, druhá ponorka válku přežila.




_________________________________________________________

Třída Sen-Toku



Délka maximální 122m
Šířka      12m
Ponor standard 7,02m
Výtlak vynořená 5 223 t
Výtlak ponořená 6 560 t
Maximální ponor 100m
Výzbroj 8 × TT 533mm (8p), 20 torpéd
  1 × 140mm
  10 × 25mm
Pohon 2 × diesely 7 700bhp
  2 × electro 2 400shp, 2 hřídele
Rychlost vynořená 18,75 uzlů
Rychlost ponořená 6,5 uzlů
Dosah 37 500 NM / 14 uzlů
Letadla 3 hydroplány, katapult na přídi
Posádka max. 144
Postavené ponorky 3

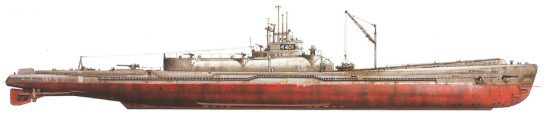

Třída Sen-Toku se stala  na dlouhou dobu největší ponorkou na světě, kterou překonaly až ponorky jaderné. Ponorky nesly na palubě 3 letouny v hangáru a díly pro složení čtvrtého. V roli podmořských letadlových lodí měly mimo jiné napadnout zdviže Panamského průplavu a zablokovat ho.

Ponorky se však do výzbroje dostaly příliš pozdě, a tak je na cestě za jejich první misí zastihla japonská kapitulace. Ponorky byly krátce nato sešrotovány.





_________________________________________________________

Třída Kaichu



Délka maximální 75,7m
Šířka      6,7m
Ponor standard 3,95m
Výtlak vynořená 1 115 t
Výtlak ponořená 1 447 t
Maximální ponor 80m
Výzbroj 4 × TT 533mm (4p), 8 torpéd
  1 × 80mm
  2 × 25mm
Pohon 2 × diesely 2 900bhp
  2 × electro 1 200shp, 2 hřídele
Rychlost vynořená 19 uzlů
Rychlost ponořená 8,2 uzlů
Dosah 5 000 NM / 16 uzlů
Posádka max. 54
Postavené ponorky 20

Ponorky typu Kaichu byly jedinými mooderními "pobřežními (jestli tak lze nazývat 75 metrů dlouhou ponorku)" ponorkami v japonském námořnictvu. V pozdější fázi války byly tyto ponorky nasazovány proti válečným lodím US Navy, přičemž jim kvůli nevhodnosti tohoto úkolu byly způsobeny těžké ztráty. Z 20 lodí přežila jediná, RO-50.



_________________________________________________________

Třída Kaisho

Délka maximální 60,9m
Šířka      6m
Ponor standard 3,51m
Výtlak vynořená 601 t
Výtlak ponořená 782 t
Maximální ponor 75m
Výzbroj 4 × TT 533mm (4p), 8 torpéd
  1 × 76mm
Pohon 2 × diesely 1 000bhp
  2 × electro 760shp, 2 hřídele
Rychlost vynořená 14,3 uzlů
Rychlost ponořená 8 uzlů
Dosah 3 500 NM / 12 uzlů
Posádka max. 38
Postavené ponorky 18

Menší varianta třídy Kaichu. Využívala se hlavně k hlídkám okolo vlastnních základen, případně jako zásobovací. Pokusy o jejich nasazení proti US Navy byly neúspěšné, všechny lodě byly během války potopeny, aniž dosáhly větších úspěchů.



_________________________________________________________

Třída Tei-Gata (D)



Délka maximální 73,5m
Šířka      8,9m
Ponor standard 4,76m
Výtlak vynořená 1 779 t
Výtlak ponořená 2 215 t
Maximální ponor 75
Výzbroj 82 tun nákladu a 2 výsadkové bárky
  1 × 140mm, 2 × 25mm
Pohon 2 × diesel 1 850 bhp
  2 × electro 1 200 shp, 2 hřídele
Dosah 15 000 NM / 10 uzlů
Rychlost vynořená 13 uzlů
Rychlost ponořená 6,5 uzlů
Posádka max. 75 + až 110 vojáků
Postavené ponorky 13

Nákladní ponorky, určené pro zásobování obklíčených ostrovů v Tichomoří. Některé z ponorek byly později dovybaveny dvěma torpédomety pro vlastní obranu.

Vzhledem k jejich těžkým ztrátám je posléze nahradily malé zásobovací ponorky, stavěné ve velkých sériích pro armádu. Přeživší ponorky se koncem války používaly jako nosiče Kaitenů.

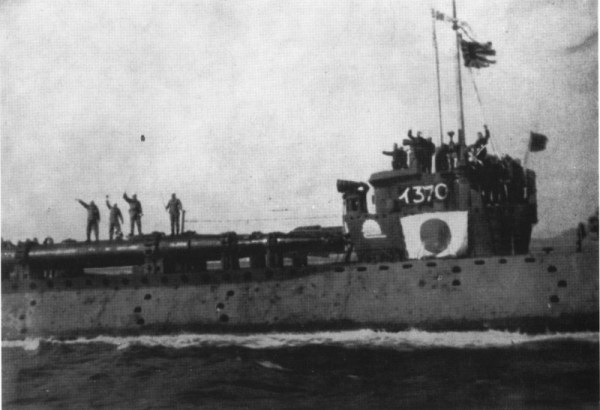

I-370 s Kaiteny na palubě

_________________________________________________________

Třída Sen-Taka

Délka maximální 122m
Šířka      12m
Ponor standard 7,02m
Výtlak vynořená 5 223 t
Výtlak ponořená 6 560 t
Maximální ponor 100m
Výzbroj 8 × TT 533mm (8p), 20 torpéd
  1 × 140mm
  10 × 25mm
Pohon 2 × diesely 7 700bhp
  2 × electro 2 400shp, 2 hřídele
Rychlost vynořená 6,5 uzlů
Rychlost ponořená 18,75 uzlů
Dosah 37 500 NM / 14 uzlů
Posádka max. 44
Postavené ponorky 3

Stejně jako Sen-Toku ani tato třída nebyla nasazena do boje, nicméně drží primát v rychlosti pod hladinou, neboť pod hladinou dosahovala rychlosti 19 uzlů, tedy víc než slavná německá ponorka typu XXI. Na japonské poměry šlo o malou ponoru se slabší výzbrojí, kteráměla být nasazena při obraně domácích vod. 25mm kanony na palubách se při plavbě pod hladinou zatahovaly do vodotěsných pouzder.

Předchůdcem této ponorky byla ponorka "71", experimentální ponorka s rychlostí 21 uzlů pod hladinou, kterou však Japonci těsně před válkou nechali sešrotovat.



_________________________________________________________






Letadla použitá na ponorkách

Autorem článku ja kapitán Elksar

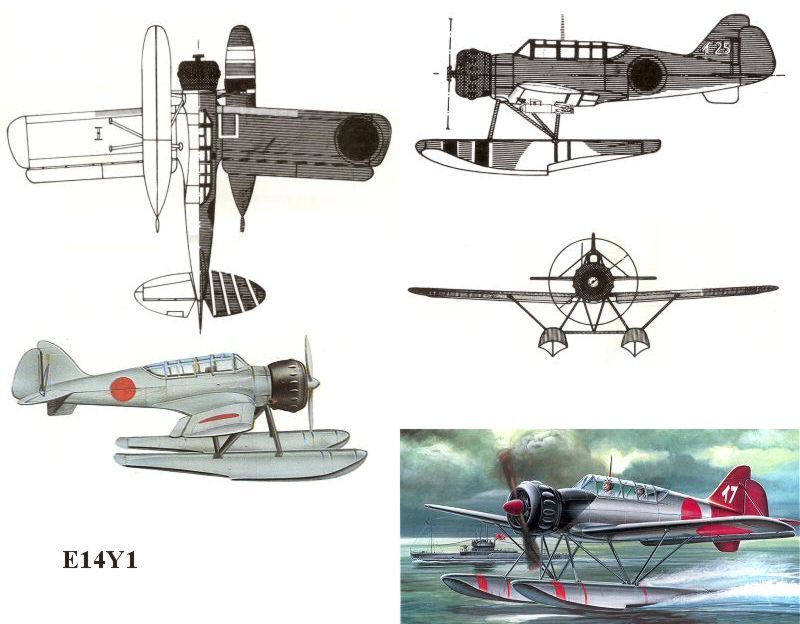

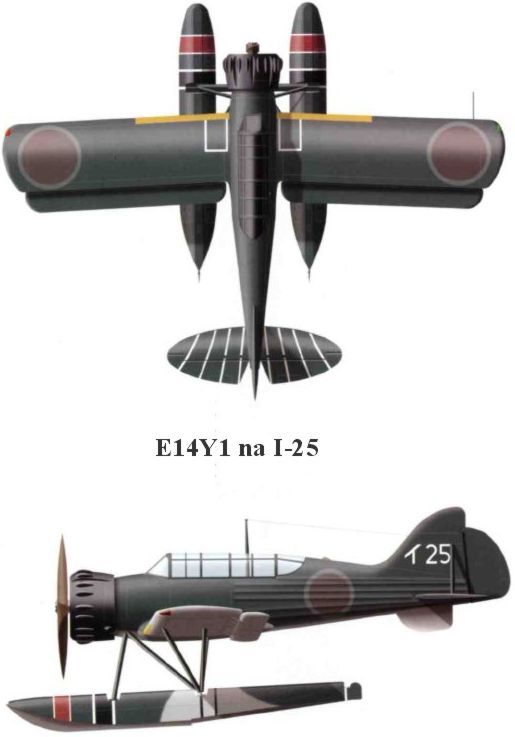

E14Y1


klikni pro zvětšení



Motor Hvězdicový Hitachi Tempu 12 o výkonu 340 HP
Rozpětí     11m
Délka 8,54m
Výška 3,8m
Nosná plocha 19,00 m²
Hmotnost 1 119 kg
Vzletová hmotnost 1 450 kg
Rychlost 246 km/h
Výzbroj 1 kulomet vz. 92 ráže 7,7mm

60 kg pum
Dolet 880 km
Dostup 5 420m
Posádka 2



V roce 1936 zavedlo japonské námořní letectvo ponorkový pozorovací dvouplošníček Watanabe vz. 96 (E9W1), ale ten rychle zastarával. Novými specifikacemi 12-Shi z roku 1937 proto požadovalo modernější a snadněji do hangáru ponorky složitelný jednoplošník, pro jehož nasazení mělo k dispozici ponorky řady I o výtlaku okolo 2000 tun. Starší I-7 a I-8 měly hangár a katapult za velitelskou věží, ostatní před ní.

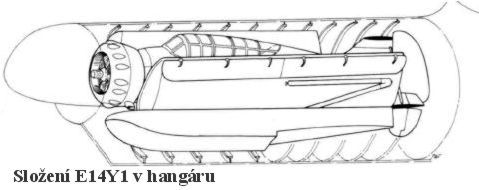

    Soutěže o nový letoun se prototypy účastnily jak letecký námořní arsenál v Jokosuce, tak opět i firma Watanabe. Námořnictvo vybralo první z nich, označený E14Y1, ale slíbilo továrně Watanabe jeho sériovou výrobu. E14Y1 měl smíšenou konstrukci, velmi lehkou a subtilní, nesl dva letce a jeden pohyblivý kulomet vz. 92 ráže 7,7 mm. Počítalo se s možností nést i 60 kg pum. Motor byl hvězdicový typu Hitachi Tempu 12 o výkonu 250 kW (340 k). Při uskladnění na ponorce se oddělovalo křídlo a sklápěla horní část svislé ocasní plochy. Odpojovaly se rovněž plováky. Prototyp dokončili v roce 1939 a po zkouškách a porovnání s konkurenčním E14W1 se z něj stal "ponorkový průzkumný letoun vzor O, model 1-1" později "malý průzkumný letoun model 11". První sériové stroje přišly v roce 1940, do služby se dostaly ve druhé polovině roku 1941, výroba skončila v září 1943.

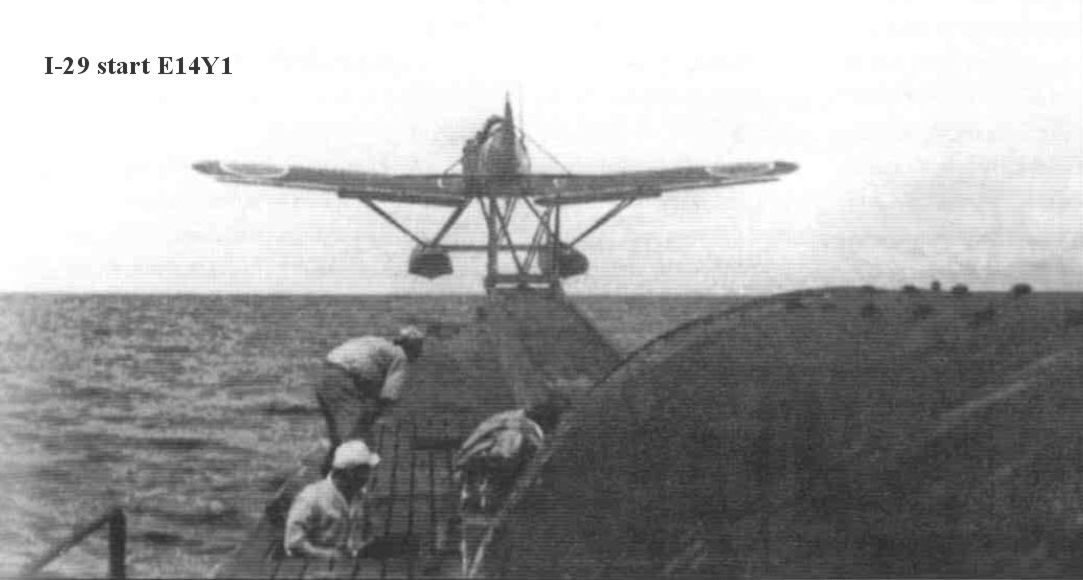

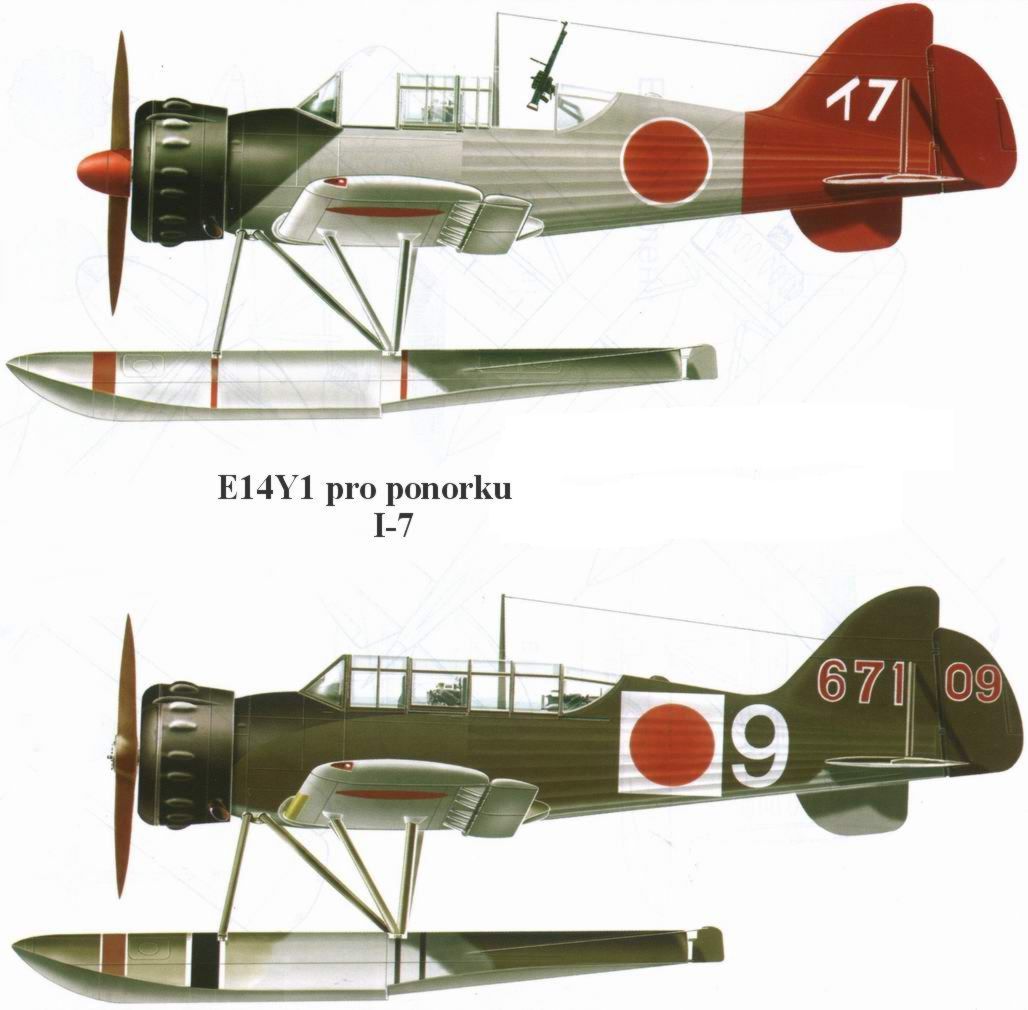

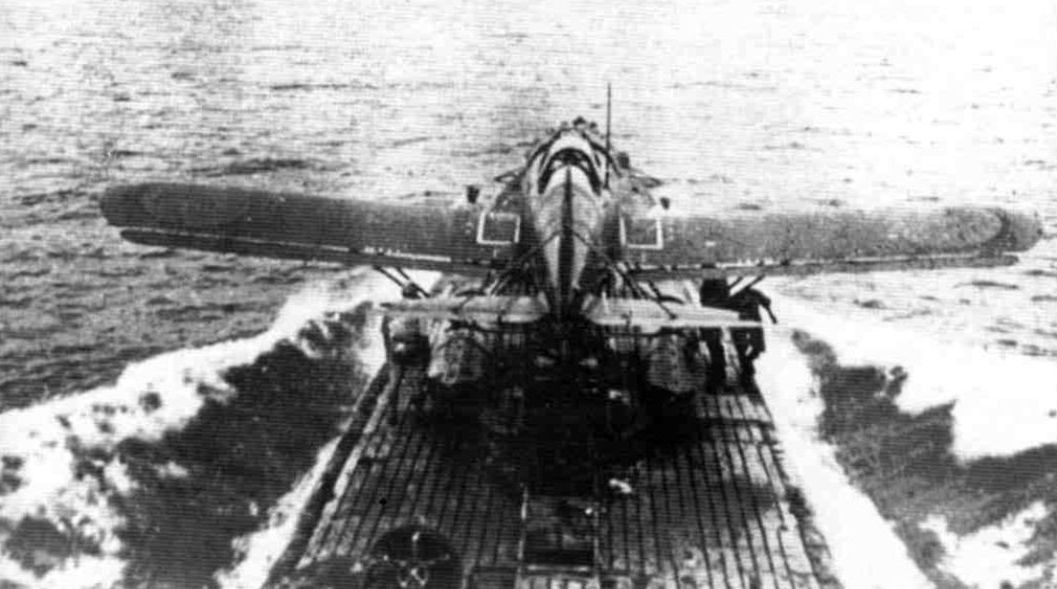

    Ponorka I-7 vypustila katapultem jeden E14Y1 u havajského Oahu dne 17.12.1941 a oba letci prozkoumali stav poškození amerického loďstva v Pearl Harboru. Prameny se liší v informaci o tom, zda se podařilo letoun znovu na ponorku uložit či zda na ni letci jen nastoupili.


                                                                                                           klikni pro zvětšení

_________________________________________________________

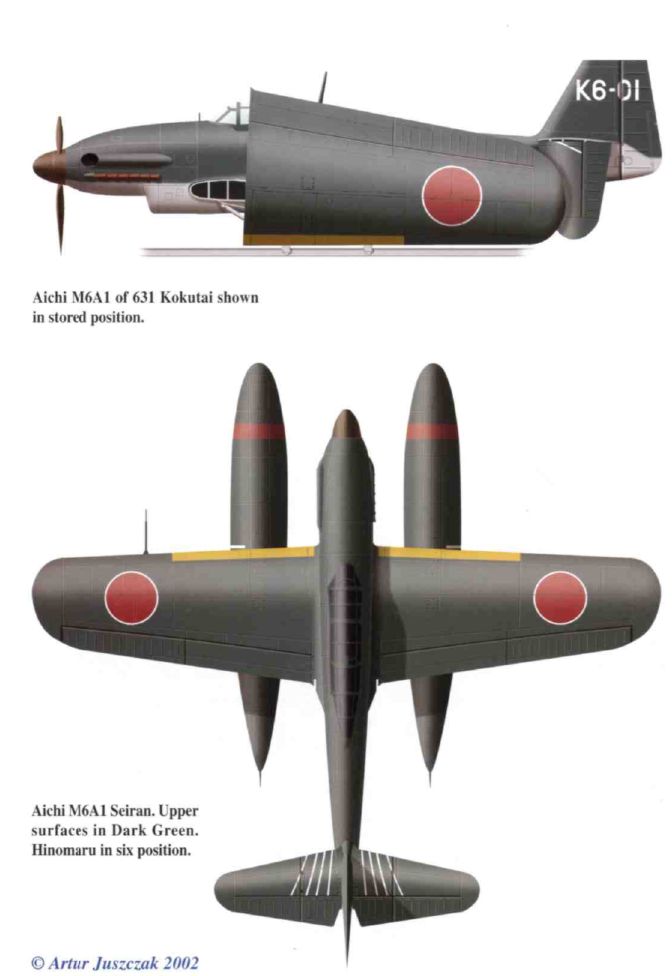

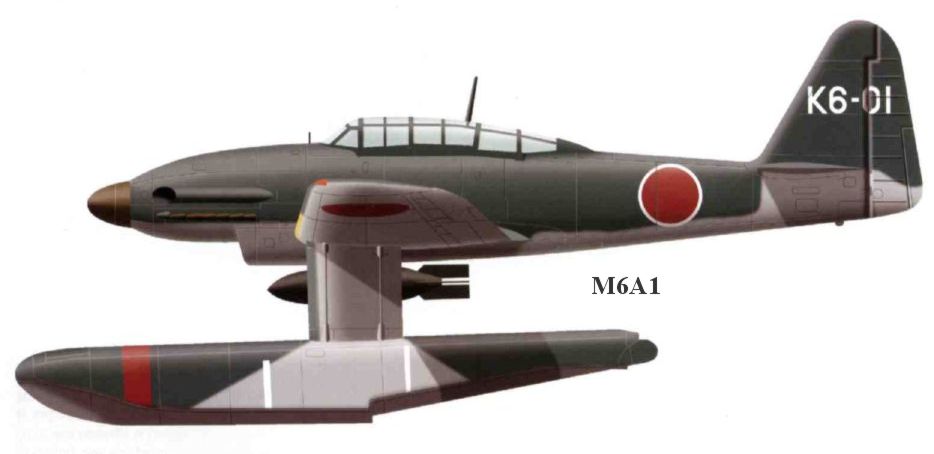

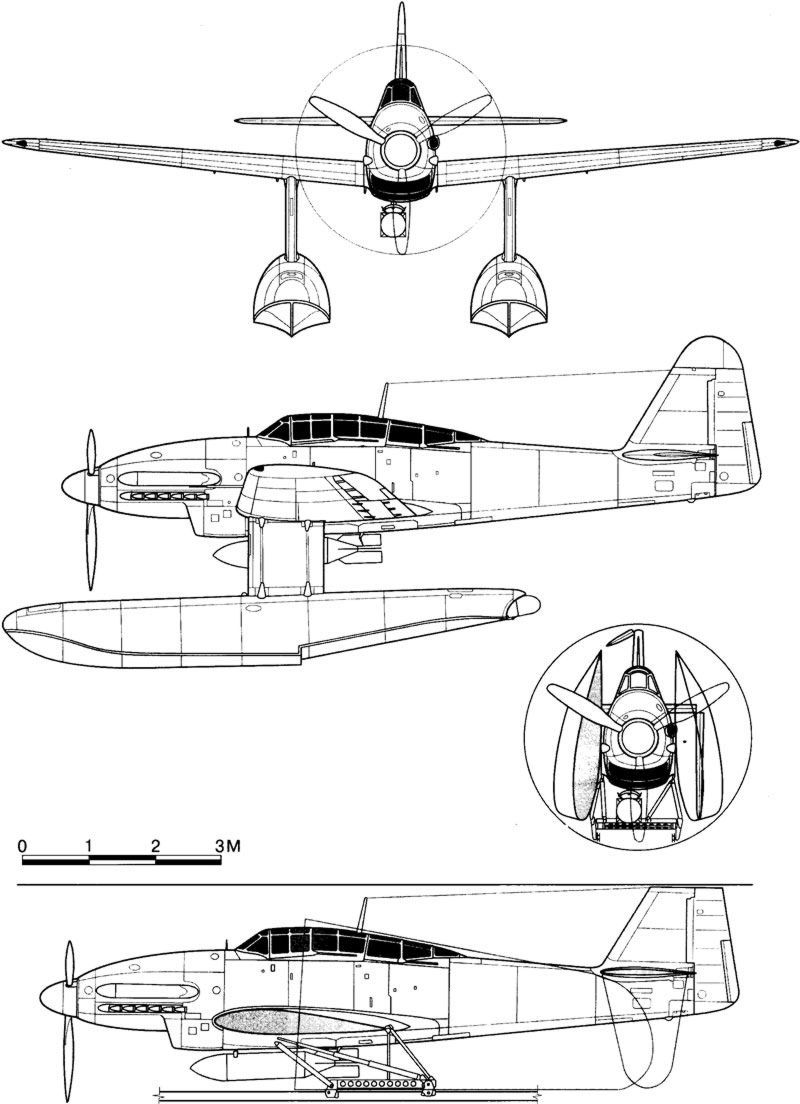

M6A1
